大型燃燒機

產品詳情

概述：

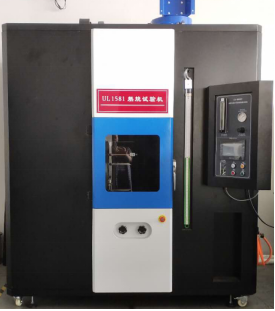

1、UL1581水平垂直燃燒試驗機是嚴格按照UL1581 sect 1080.1~1080.14標準生產，完全符合VW-1 （Vertical-specimen）Flame Test燃燒試驗標準。被大量電線電纜行業廣為使用。整個試驗在一個體積為4.8立方米密封的試驗室進行。適用于UL1581、UL13、UL444、UL1655之VW-1以及CSA之FT-1、FT-2；并綜合UL-94之V級阻燃測試。

2、本機型為目前市場上最新升級款，通過升級控制系統，綜合簡化步驟，人性化的機型設計，使用戶得到更簡便的操作，更精準的測試結果，是各類測試實驗室的首選產品。

試驗方法：調節好火焰高度，將火焰頂端置于試件下，燃燒15秒，熄滅15秒，重復5次后檢查試件被焚情形，可設定燃燒,熄滅時間及重復次數，并可自動操作。

主要參考標準：本試驗裝置滿足UL1581-2001第1060節（垂直燃燒和FT1試驗）、1080節（VW-1燃燒試驗）、1090節 （電器用線水平燃燒試驗）、1100節（水平試樣/FT2燃燒試驗）要求；UL-94之V-0、V-1、V-2測試標準。

試驗箱體：

（1）本試驗箱體采用全不銹鋼制作，具有外觀美觀、防銹防腐等特點。

（2）箱體頂部設有強力抽風排煙系統，在試驗完成時，與送風系統同時打開，能將廢氣排出到室外；試驗過程中，此系統為封閉狀態。

（3）箱體后側面設有送風門。在試驗完成時，抽風系統打開時，向箱內送風，試驗過程中，此封閉需關閉。

（4）箱體正面設有試驗過程中可以密封的鋼化玻璃觀察窗，便于觀察試驗情況。

（5）在玻璃觀察窗下方開有二個可調整噴孔位置的旋鈕，可在箱外控制噴燈的上下及前后位置。

（6）試驗箱內容積：4.8m³。箱體尺寸為：2000×1200×2150mm。

試驗裝置及試驗夾具：

（1）主要夾具：試驗支架與燃燒噴燈。

（2）試驗支架：由全不銹鋼制作，分水平支架與垂直支架獨立式，即FT1、FT2、VW-1標準試驗支架，另外贈送UL-94標準試驗支架。垂直支架與噴燈所在平面與觀察窗平面平行，便于觀察與操作。

（3）燃燒噴燈（UL1581指定噴燈）：滿足ASTM D 5025-99要求，標準功率：垂直噴燈為500W，水平噴燈為225W，噴火口直徑：0.90±0.03mm，噴口燈長度：1.60±0.05mm，噴口距空氣進口高度為102mm；噴燈角度：水平為90度，垂直為20度（縱向軸線保持在垂直平面上且與垂直方向產生20°的夾角）

（4）楔形架：增加楔子，噴燈安要求安裝在楔子上，并能方便移動，同時能精確移回到規定位置。

（5）配備可以測量水平和垂直燃燒時內、外焰的標尺一套。

（6）配備500mm精確到1mm的鋼尺一把，以備試驗用。

電控系統：

1、系統用7英寸威倫觸屏+PLC控制

2、排氣及進氣用氣缸控制

3、高壓點火用腳踏開關控制。

流量控制系統（全進口）：

（1）主要包括：流量計、減壓閥、背壓力管

（2）流量計：流量量程1000ml/min

（3）燃燒減壓閥：1個，可將氣體流量調節器至10磅/立方英寸

（4）背壓力管：水柱高度精度到5mm或以下
