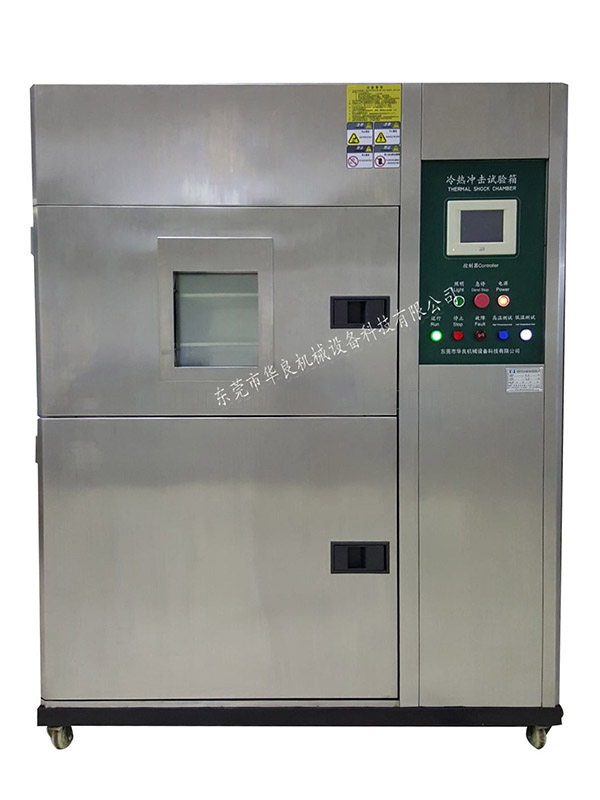

冷熱沖擊試驗箱

（一）、概述

本產品是根據用戶要求設計制造，適用于航空、航天、軍工、艦船、電工、電子等產品整機及零部件的高低溫沖擊試驗及高溫或低溫環境下的貯存和試驗。供用戶對整機（或部件）、電器、儀器、材料、涂層、鍍層等作相應的氣候環境加速試驗，以便對試品或試品試驗行為作出評價。

該高低溫沖擊試驗箱保證完整、外觀完好、備件齊全，能長期穩定運行，參照以下標準制造：

系統符合MIL STD，GB，JIS，JEDEC，IEC等測試規范；符合GB2423.1-89；GB2423.2-89；GB2423.4-89；GB/T2423.3-93；GB/T2423-93等標準。

（二） 主要技術參數：

1、高低溫區溫度范圍：

A、高溫區部分：+80℃ ～ +150℃；

B、低溫區部分：-10℃ ～ -50℃；

2、測試區溫度范圍：

A、高溫區部分：+60℃ ～ +150℃；

B、低溫區部分：-0℃ ～ -40℃；

3、控制精度：±2℃；

4、解析精度：0.01℃；

5、高溫區升溫時間：常溫～150℃，小于50分鐘；

6、低溫區降溫時間：常溫～-40℃，小于50分鐘；

7、測試區溫度恢復時間：3～5分鐘；

8、試品重量：5Kg

9、系統噪聲:78dB以下。

10、機器結構與材質：

A、結構：分為高溫區、低溫區、測試區；

B、內部尺寸：40cm（W）*50cm（H）*40cm（D）

外箱尺寸：135cm（W）*182cm（H）*140cm（D）

C、內外箱材質：SUS#304耐熱耐寒不銹鋼或高級別絕緣板。

D、保溫材質：高密度玻璃棉及高強度PU發泡絕緣材料；

E、防汗機構：以系統K型管之熱能作防汗處理；

F、附屬設備：耐寒耐熱之高張性迫緊（packing），可耐高溫400℃，低溫-200℃；G、高低溫自動轉換設備一套；

H、附可調式活動盤二只。

11、內箱配置：

A．引線孔（Ф50）一個；

B．測試區的高度可以調整，并能承受5Kg以上的重量；

C．箱內置電源：三相五線（AC380V，50HZ），可承受18A電流，電壓范圍為350～400V。

（三）、機器結構

高低溫沖擊試驗箱由以下幾部分構成：

高溫儲存室 低溫儲存室 測試箱箱體 控制系統

制冷系統 加熱系統 風道系統 排水系統

1、試驗箱箱體

A、本沖擊箱采用上、中、下箱體結構，上部為高溫箱，下部為低溫箱，中箱體為試驗箱體，低溫系統位于工作室左部，電器控制柜置于試驗箱的右側面，便于操作。

B、試驗箱內壁均采用SUS304#不銹鋼板制造，箱體外殼采用優質進口不透鋼SUS304# 數控沖床沖沖制而成。

C、高溫箱保溫材料采用超細玻璃纖維，低溫箱保溫材料采用聚氨酯發泡、石棉板及超細

玻璃纖維，保溫效果良好，試驗箱外表面不結霜，不凝露。

D、低溫箱底部有冷凝水排水口

E、沖擊箱箱體上有1個φ25測試孔。

2、控制系統

主要由操作面板、中央控制器、各種按鍵開關、狀態指示燈、執行電器等組成。

3、冷凍系統及加熱系統：

A、采用原裝進口法國泰康壓縮機；

B、配備自動及手動除霜回路；

C、斜率式FIN-TUBE蒸發器；

D、原裝進口電磁閥、干燥過濾器等冷凍組件；

E、內螺旋式K-TYPE冷媒銅管；

F、U-TYPE高速電熱管；

G、采用水冷式冷凝器（附帶冷卻塔）；

H、采用環保冷媒134a、404A、和R23；

I、其它附件修理閥、電子自動轉換膨脹閥及電磁開關。

J、加熱系統位于風道系統內，由多組鎳鉻合金螺紋電加熱器和聚四氟乙烯航空鍍銀護導線構成。

4、循環系統及排水系統：

A、采用進口多翼離心循環風扇，進口馬達；

B、FLOW THROW送風方式，水平擴散垂直熱交換弧形循環；

C、排水系統采用回渦形排水及U TYPE沉積裝置；

D、多片翼式扇葉溫場效應分布均勻 ；

E、STAIN LESS 加長軸心風量適當。

（五）、采用材料及部件

1、工作室內體及空調室送排風孔板均采用國際通用SUS304#不銹鋼板制造，工作室外殼均采用進口不透鋼SUS304# 數控沖床沖沖制而成。

2、中央控制器采用進口韓國“三元”TEMI8226LCD液晶觸摸屏可編程雙回路智能計算機溫度控制器。

3、數字式超溫保護裝置。

4、執行電器采用

A、法國“施耐德”交流接觸器、熱繼電器

B、韓國“梅蘭日蘭”斷路器，漏電保護器

C、日本“奧姆龍”小型繼電器

5、感溫組件：加長屏蔽型PT100鉑金電阻。

6、空調箱內的加熱導線采用能長期耐高低溫之聚四氟乙烯航空鍍銀護導線。

7、采用鎳鉻合金螺紋電加熱器。

8、制冷機采用法國泰康壓縮機

{C}9、{C}制冷配件采用知名品牌：

10沖擊試驗輔助制冷：液氮

11密封材料采用能長期耐高低溫之環保型硅橡膠條密封。

12保溫材料采用硬質聚胺脂發泡加玻璃纖維。

（六）、特點及優點

先進可靠的控制系統：

1、先進節能控制設計（參見后述“經濟高效的運行機理”）；

2、選用國際知名品牌電器，提高設備的含金量，以保證執行元器件的高可靠性。

功能強大的控制計算機：

{C}1. {C}沖擊溫度程控器:原裝進口8226S液晶顯示觸控式瑩幕直接按鍵型控制器,中、英文表示,7.5”之廣視角,高對比附可調背光功能之大型LCD液晶顯示控制器。

A、控制器規格:

精度:±0.1℃＋1digit.

分辨率:±0.1.

具有上下限待機及警報功能.

溫度入力信號: T型感溫線.

P.I.D控制參數設定,P.I.D自動演算.

B、畫面顯示功能:

采用圖控軟件畫面對談式, 無須按鍵輸入,屏幕直接觸摸選項：包括程序設定、曲線顯示、歷史數據、手動運轉、自動運轉、輔助設定等.

可顯示目前執行狀態、溫度設定值、時間設定值、剩余時間、剩余循環次數

具單獨程序編輯畫面,可輸入溫度,時間及循環次數.

溫度程序具實時顯示程序曲線執行功能.

顯示故障狀態及說明故障排除方法.

屏幕可作背光調整,屏幕顯示保護功能可作定時,關閉設定.

中、英文可相互切換.

C、程序容量及控制功能:

可使用的程序組:最大96個PATTEN（即96個試驗規范可獨力設定并儲存）。

可重復執行命令:可達999次。

SEGMENTS時間設定0～99Hour59Min。

程序之制作采對談式設定功能。

8組程序相互連接功能.

具有斷電程序記憶,復電后自動啟動并接續執行程序功能。

高低溫沖擊時自動補償溫度功能.

程序執行時可實時顯示圖形曲線。

除霜時間、次數及除霜溫度設定及執行功能.

具有預約啟動及關機功能.

具有日期,時間調整功能.

D、試驗箱配R-485計算機接口，并能用計算機實現A～H項控制功能，并能保存沖擊過程的數據(應有日期、冷熱沖擊時間、沖擊溫度等數據；)

（七）工藝：

控制系統檢測到下列保護裝置（部分）動作時，會自動斷電切斷整機工作，并進行聲光報警提示。

A、系統控制回路保險絲；

B、系統過電流保護裝置；

C、附有無熔絲保護開關；

D、超溫保護裝置；

E、冷凍壓縮機超載保護裝置；

F、壓縮機高低壓保護開關；

G、欠相保護開關；

H、故障指示燈；

I、緊急停止開關；

J、控制器設定錯誤顯示及警示。

（八）、設備使用條件

1、環境溫度：5℃~28℃

2、相對濕度：≤85%R.H

3、大氣壓：86~106K㈢ 主要附件：(以下請供貨商填寫，謝謝!)

4、周圍無強烈振動，無強烈電磁場影響，無高濃度粉塵及易燃、易爆、可揮發性、無腐蝕性的物質，無陽光直射或其它熱源直接輻射（相當重要）。

5、試驗箱應水平放置于通風良好的試驗室內，周圍應留有至少1.5米的空間作操作及維護之用。

6、試驗箱附近應有適合排放試驗箱溢流水的水溝。

(九) 、要求設備:

1. 本機器用電源a. 電源:AC3￠5W 380V 50/60HZ.

※電壓變動充許值: 定格電壓的±10%.

b. 最大負荷容量: 20 KVA.

c. 最大電流: 26 A.

2. 冷凍機冷卻水設備:a. 進出水管:2/1inch（60A）SGP.

b. 最小必要水量:9900L/hr（at冷卻水溫32℃）.

c. 進水水壓:1.0～4.0Kg/C㎡G.

冷卻水塔

進水壓力大于4.0Kg/C㎡G的時候請安裝減壓閥, 建議在冷卻水的配管上安裝壓力計、溫度計以及旁通回路.

※為了使冷凍機的狀態保持一定，本公司要在裝置上加壓力式流量調整閥，所以請雙方協商在冷卻塔側的水壓、水溫和水量的控制情況.

3. 自然排水口:a. 間接排水管:VP30 1根.

※排水管中途不得有凸起，房屋地面不得有極端的傾斜.

※排水管由本公司提供，請?zhí)峁┡潘冢ā?0㎜）.

（十）、服務承諾

1、公司按ISO9001質量保證體系組織生產。

2、免費為用戶提供產品選型、使用、維護咨詢。

3、設備交付使用后，免費調試、操作使用培訓。

4、在遵守產品注意事項、安裝及使用規則的條件下，產品自發貨之日起，除因外力不可抗拒因素外，因本所產質量量引起的故障免費維修貳年，終生維護。

5、該產品之易損易耗件均可由我所長期提供（包修期外只按配件成本價收取相應費用）。

(十一)、備注：

每年控制器二次校正及機臺一年二次定期分期保養。

維修備份零組件八年以上庫存。

電源規格容量:[電壓范圍 .安培電容]

AC 電源供應,請貴廠自行負責配至機器設備旁。
